Saturday, 9 March 2024 at 11:40 pm

Podziękowania

           W imieniu członków Klubu Krótkofalowców SP9PRR przy OSP w Siedliskach dziękuję wszystkim, dzięki którym udało się uruchomić nowy przemiennik SR9RAC. Dzięki zbiórce na portalu Zrzutka.pl (39 osób wspierających) udało się zebrać założone 4000 zł.

           Dziękuję wszystkim koleżankom, kolegom krótkofalowcom, a także znajomym
i sympatykom łączności radiowej za udział w zbiórce. Wiele osób/firm wyraziło chęć na nieodpłatne przekazanie sprzętu na rzecz budowy przemiennika, dzięki temu część zebranej kwoty zostanie przeznaczona na ewentualną rozbudowę przemiennika, a także usuwanie niespodziewanych awarii w przyszłości.

           Podziękowania należą się:

- Maciejowi Musioł SQ9HHV (firmie Ostróg-Net) - za udostępnienie lokalizacji wraz z systemem antenowym (X50N), przekazanie i uruchomienie komputera do sterowania stacją pogodową SR9OSP oraz bramką APRS SR9SRC, pomoc przy instalacji przemiennika, a także bieżącą opiekę nad przemiennikiem,

- Dariuszowi Adamczyk SP9MQA (firma IP Connect Sp z o.o.) - za przekazanie anteny R-F610NQ (docelowa antena przemiennika) oraz 2 szt. radiotelefonów Motorola UHF (rezerwa),

- Andrzejowi Porwoł SP9N (firma Skanbis) - za przekazanie 3 szt. odgromników antenowych oraz zestrojenie dupleksera na częstotliwości przemiennika,

- Mateuszowi Fiodor 3Z9T (HB9HCZ) - za przekazanie fabrycznego przemiennika Icom wraz z duplekserem Procom DFP70/6 (duplekser użyto do budowy przemiennika, natomiast sam przemiennik Icom IC-FR4100 jest z pasma 450-480MHz i trwają próby zaprogramowania go na "naszą" część pasma 70cm (jeżeli ktoś może pomóc to proszę o kontakt),

- Rafałowi Mazur SQ4O - za przekazanie 2 szt. radiotelefonów Motorola GM1200 wraz ze sterownikiem (SQ9MDD) - aktualnie sprzęt działa na przemienniku,

- Oddziałowi Terenowemu PZK 31 (Prezesowi Eugeniuszowi Kowol SQ9HZM) - za możliwość zbiórki "do puszki" na spotkaniu (giełdzie) oddziałowej w klubie SP9PKM w Pszowie - zebrano kwotę 162 zł.

- Maciejowi Bartczak (SP9MVY) - za przekazanie szafy rack wraz z osprzętem (rezerwa - w klubie SP9PRR),

- Lucjanowi SP9-31-087 - za dorzucenie się do zbiórki,

- Piotrowi Jakubowskiemu - za pomoc w logistyce,

- firmie Machine Tools International Sp. z o.o. z Rybnika,

- wszystkim, którzy dołożyli się do zbiórki na Zrzutka.pl - lista wpłat na poniżej opisu,

- dziękuję Kolegom z Klubu SP9PRR (w szczególności Łukaszowi SP9DL i Grzegorzowi SQ9PPU za pomoc przy przewiezieniu i instalacji szafy przemiennika),

- teraz trochę autopromocji :-) dziękuję sobie, czyli Grzegorzowi SQ9NOS - za utworzenie zbiórki na Zrzutka.pl, koordynację całej akcji, składanie szafy przemiennika, projekt i wykonanie listwy dystrybucji zasilania 13,8V, programowanie radiotelefonów Motorola, organizację logistyki, załatwienie spraw urzędowych (pozwolenie radiowe) i wytrwałość w dążeniu do celu,

- dziękuję także mojej żonie Kindze za cierpliwość (3 miesiące słuchania w domu o przemienniku nie jest łatwe ;-) ) i wyrozumiałość w tym, jak wieczorami i nocami składałem szafę przemiennika,

I to chyba wszyscy!?? Jeżeli o kimś zapomniałem, to proszę o przypomnienie (poprawię się...).

Najbliższe plany na wiosnę to montaż docelowej anteny przemiennika (R-F610NQ) wraz z kablem LDF4-50 (mamy kupione 60mb) oraz instalacja anteny Radmor 32812/1 (Maciej SQ9HHV). Wtedy także zostanie uruchomiona stacja pogodowa SR9OSP - 144.950 MHz oraz bramka APRS SR9SRC - 144.800MHz.

Pozdrawiam
Grzegorz Skaba SQ9NOS
Prezes Klubu Krótkofalowców SP9PRR

0Comments

2500 characters

No comments yet, be first to comment!

Read more

Description

Zrzutka powstała celem pozyskania środków na budowę amatorskiego przemiennika analogowego FM na pasmo 70 cm (SR9RAC).

Plany budowy przemiennika zrodziły się już kilka lat temu, jednak ze względu na brak środków oraz korzystnej lokalizacji odsunęliśmy w czasie tę inwestycję.

Dzięki naszemu Koledze Maciejowi SQ9HHV mamy zapewnioną korzystną lokalizację przemiennika. Jest to maszt wysokości 50 m. Wysokość podstawy masztu to 268 m n.p.m., co daje wysokość zawieszenia anteny ok. 318 m n.p.m. Z tej lokalizacji (lokator JO90BC) nadaje obecnie nasza automatyczna stacja pogodowa SR0WX powiatu raciborskiego o znaku SR9OSP - 144.950 MHz oraz bramka APRS - 144.800 MHz o znaku SR9SRC zbudowana i uruchomiona przez Macieja SQ9HHV.

Planowany zasięg przemiennika to pokrycie całościowo powiatu raciborskiego oraz częściowo ościennych powiatów, czyli głubczyckiego, kędzierzyńsko-kozielskiego, gliwickiego, rybnickiego i wodzisławskiego.

Po rozmowach z lokalnymi krótkofalowcami dowiedzieliśmy się, że jest zapotrzebowanie na lokalny przemiennik FM.

W związku z możliwymi zagrożeniami na terenie powiatu raciborskiego (powódź, pożar lasu, silne wiatry itp.) przemiennik pełniłby również zaplecze klubu do łączności kryzysowej.

Założona kwota 4000 zł to orientacyjny koszt następujących elementów:

- gotowy przemiennik 70cm (2xGM950) wraz z duplekserem i sterownikiem,

- antena Diamond X200

- kabel antenowy CNT400 - ok. 60mb + złącza,

- odgromnik przeciwprzepięciowy,

- szafka rack,

- duplekser 2m/70cm - praca na jednej antenie SR9OSP + przemiennik 70cm,

- zasilacz buforowy - awaryjny.

Wniosek o wydanie pozwolenia na przemiennik został już wysłany do UKE, częstotliwość została wybrana, także oczekujemy na dokumenty.

Planowany termin uruchomienia przemiennika - czerwiec 2024.

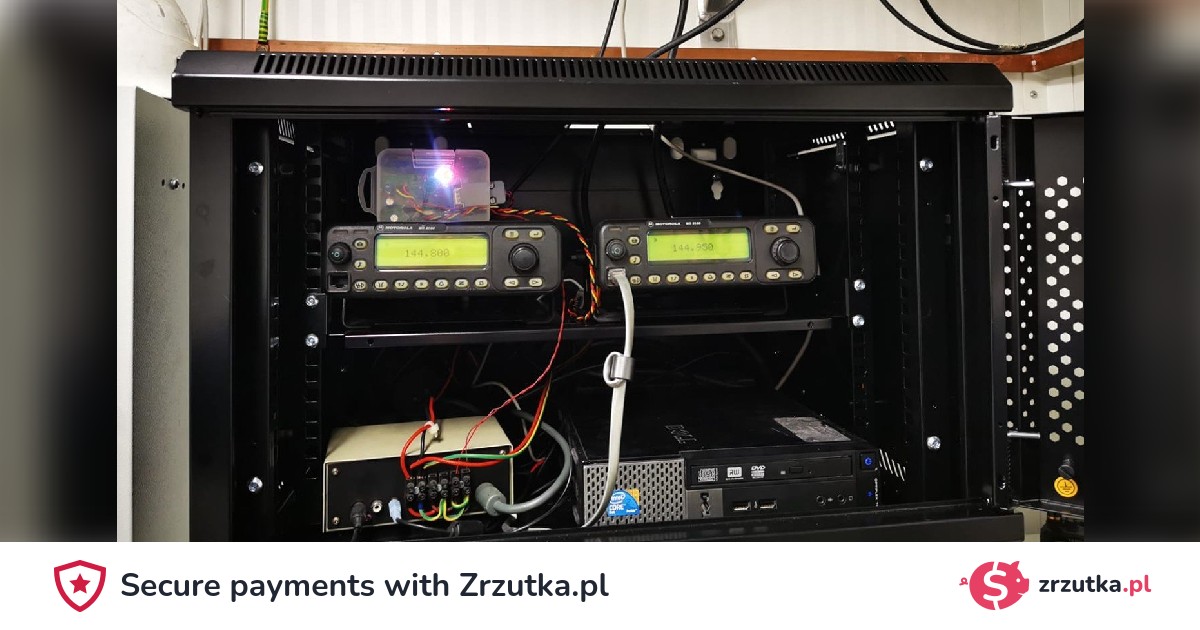

Załączone zdjęcia obrazują lokalizację, planowany zasięg i istniejący sprzęt.

Klub SP9PRR istnieje od 2008 roku. Obchodzimy w tym roku 15-lecie. Dzięki współpracy z OSP Siedliska, przy której funkcjonuje nasz klub, a także przychylnością władz Gminy Kuźnia Raciborska mamy zapewnioną lokalizację klubu (ogrzewane pomieszczenie + media) w Kuźni Raciborskiej przy ul. Jagodowej.

W związku z tym, że jesteśmy organizacją non profit całe wyposażenie klubu gromadziliśmy przez te 15 lat własnymi środkami oraz darowiznami zbędnego sprzętu łączności (UKE, ŚOSG w Raciborzu, KWP w Katowicach).

Na chwilę obecną w klubie jest 14 licencjonowanych członków oraz 3 sympatyków łączności radiowych. Staramy się propagować hobby jakim jest krótkofalarstwo wśród dzieci i młodzieży prowadząc prelekcje w klubie, a także poza nim.

Zapraszamy na nasz Facebookowy Fanpage: https://www.facebook.com/SP9PRR oraz na naszą stronę internetową: https://sp9prr.jimdofree.com/ aby zapoznać się z nami oraz naszą działalnością.

Za każde wsparcie naszego projektu serdecznie dziękujemy. Jest to inicjatywa, z której skorzysta większe grono krótkofalowców.

Jeżeli są jakieś zapytania to proszę kierować je na e-mail: [email protected]

W imieniu członków klubu SP9PRR

Prezes Grzegorz Skaba SQ9NOS
