Projekt oscyloskopu modułowego max 16 kanałów. Założenia:

ekran, przyciski kontekstowe, enkoder, gniazdo usb/ps2 mysz-klawaiatura, usb (VNC-2) dla pena, karta SD, led zajętości karty.

   sloty: karta 0*, kara 1, karta 2, karta n.

z tyłu:

usb (galwaniczne spi ostatecznie i2c), eth, vga.

Płyta bazowa:

- CPU, złącze do baza ext. Dystrybucja 230V na osobnym złączu. Prowadzenie złącz kart (wyfrezowania PCB).

- baza ext wejście i wyjście oraz 4 sloty ZL262-26DG na karty co daje opcje: 3 karty wejść (jedna wyzwalania), 7 kart wejść, 11 wejść, 15 wejść.

   złącza kart IDC, w PCB kart "cycek" prowadzący z laminatu.

   zworki ustalacjące bity 2 i 3 nr karty (bity 0 i 1 na pcb).

wykorzystanie max UART, jeśli 4 to uart 1 do slotu 0, 4, 8, 12, UART 2 do 1,5, 9, 13, idt.

karta 0* (szerokość 2x):

- wejście sync ext izolowane galwanicznie. Karta zaslana złączem od CPU. Obsługa led i SW expanderem I2C.

- enkoder podstawy czasu

- klawisze obsługi sync i menu.

złącze karty ZL231-26KG:

liczba   opis

pin

2      zas +5V izolowane galwaniczne (poza kartą 1, opcjonalnie karta 1 izolowana)   IRM-03-5, -5V: NME0505SC opcjonalnie ICL7660AIBAZA lub MCP1401T-E/O napędzany z PWM uC

1      zegar wzorcowy 1MHz izolacja optyczna

5      nr karty (16 kombinacji: 4 bity + com).

2      I2C (zabezpieczenie przy cpu).

1      IRQ (zabezpieczenie przy cpu).

1      GND cpu (dla I2C i TX UART)

1      3V3 (bufor RX UART)

1      TX UART petla prądowa.

1      RX UART pętla prądowa.

4      in/out trigger izolowany.

4      SPI (mosi, miso, sck, cs)

---

23 pin

led tx, rx, run. WSZYSTKIE KARTY led komunikacji z HOST-em, może to byc led TX UARTa OPTO i OLED pionowo.

karty wejść z 2 pcb:

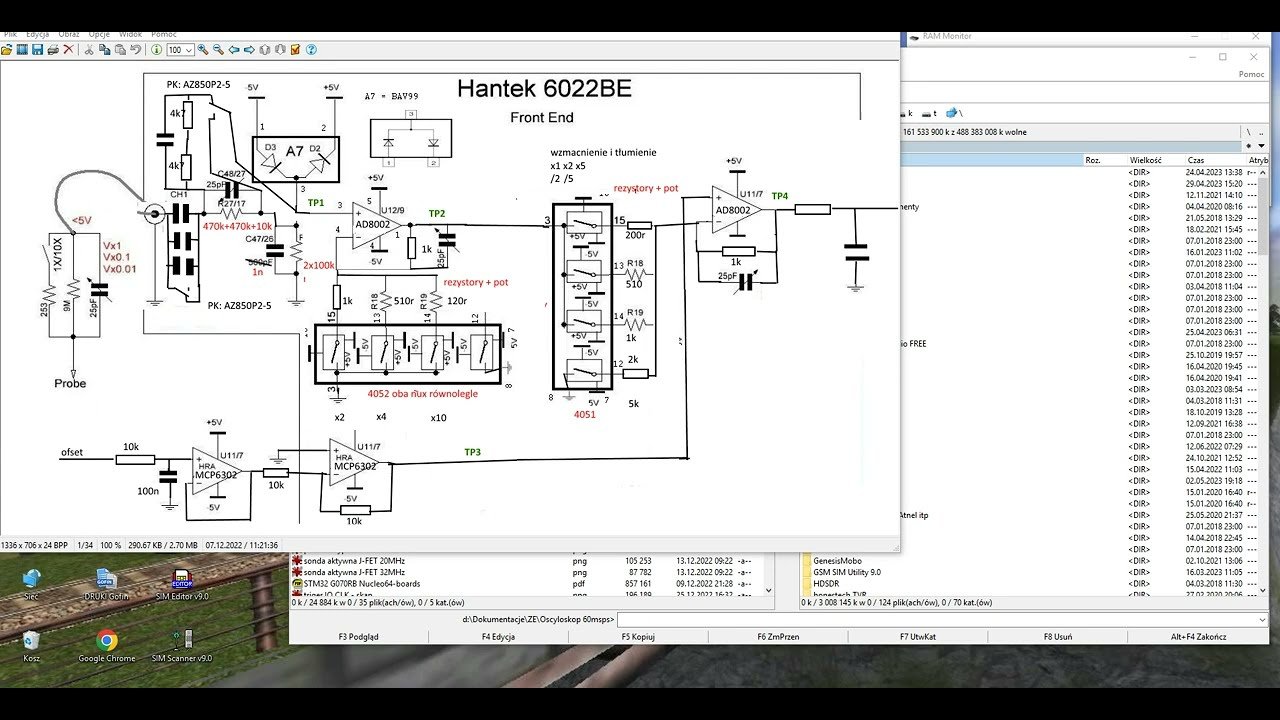

- obwody wejściowe (i adc jeśli analog).

- akwizucja: logika, (fifo) i cpu.

na karcie analogowej:

- wejście sygnału

- led ac/dc, trigger, aktywny kanał (karta)

- enkoder czułości/ofsetu,

- przycisk czułość ofset, ad/dc

karta analizatora logicznego:

- led pokazujące stan wejść

karta PWM:

DAC 1MHz (STM32)

2 kanały

wyjście 50R

karta generatora wzorów (16-bit cyfrowe out):

- led pokazuace stan wyjść

- wyjścia zabezpieczone ESD Rout=50r

- wejście wyzwalania

- wyjście strobu

karta DDS:

- potencjometr regulacji napięcia

- wejście modulacji

- 74HC4051 poziom syg analog (najstarsze 3 bity), reszta cyfra (4 bity), co razem daje 7-bit 9128 poziomów).

Karta charakterografu:

- wyjścia "bananowe" 4mm.

- adc/dac z stm32.

Karta generatora nanosekundowych imulsów:

- wyjście BNC.

Wobuloskop:

https://www.youtube.com/watch?v=pwK8bz8pgGQ

przystawka wobulacyjna

PE Nr 03-94

Generator znaczników:

PE Nr 04-94

Jak na razie powstał moduł wyzwalania. Aktualny soft (czy to karty ext trigger czy kanału oscyloskopu albo analizatora stanów) realizuje następujące funkcje:

- zbocze narastające

- opadające

- impuls dłuższy niż 5us

- impuls krótszy niż 5us

- impuls w zakresie od 5us do kilku sekund
